溶媒結晶類原料藥生產過程中，固液分離、純化、干燥過程，可以通過離心分離純化、單錐或烘箱進行干燥，一部分藥品也可以通過一臺過濾洗滌干燥設備來完成；傳統過濾洗滌干燥設備通過一臺設備能夠完成生產過程中的多種功能，能夠部分解決安全、環保、自動化等功能，有一定的先進性能，并在化工、制藥行業有非常廣泛的應用；但由于設備技術局限性，會導致在實際生產應用中，有大量物料殘留、液體泄漏、干燥效率低及人工干預等風險，這些風險也困擾了很多制藥人，有時他們會根據實際使用經驗，在過濾干燥設備后面再增加干燥設備來解決干燥效率低的問題，在出料時通過人工干預出料來解決殘料問題等，但這些措施只會增加運行成本和降低藥品生產質量，治標不治本，同時還會帶來不可預知的生產隱患。

現在用于溶媒結晶類原料藥精制提純的多功能過濾洗滌干燥機型式繁多，但都存在如下缺陷：
   (1) 不快速均勻的攪拌，常規攪拌器無法保證物料在洗滌、過濾、干燥等工序中得到充分混合；
   (2) 洗滌效果差，常規攪拌器無法將晶體濾餅粉碎松開，使其與清洗液混合呈現糊狀或淤泥狀態，通過攪拌對晶體進行攪拌清洗；
   (3) 過濾不徹底，濾餅料層厚，過濾面積小，對于高要求、高效率的產品生產時需要多次使用過濾，浪費時間和資源；
   (4) 操作不方便，過濾器在使用后難以清洗；
   (5) 干燥速率慢，過濾洗滌干燥一體機設有過濾裝置，雖有外夾套加熱，但傳熱效果相對較低。
   (6) 無法實現物料的密閉自動周轉
    傳統的罐式三合一和立式干燥機等平底過濾設備的主要局限性是在zui后卸物料時，操作動作復雜，而且很難將物料完全排干凈，每一次卸料過程不但時間很長，而且造成大量的物料殘留，影響收率，也容易造成有機溶劑的泄露現象。

    為了克服上述單元設備組合中存在的問題與不足，同時滿足溶媒結晶類原料藥向高品質、高附加值、多品種、小批量的轉變，常州百得進行了大量的設計研發工作，終于研制成功了集過濾、洗滌、干燥于一體的多功能錐形過濾洗滌干燥機(專利號：202022908020.2、202022906527.4)，實現了裝備技術性能的較大改進，從結構設計到應用都緊跟精細化工行業相應法規要求。該設備具有過濾、洗滌、干燥三個主要功能，還兼有反應、萃取、結晶、濃縮、蒸發、混合、破碎等多項功能，屬于改進型多功能設備。

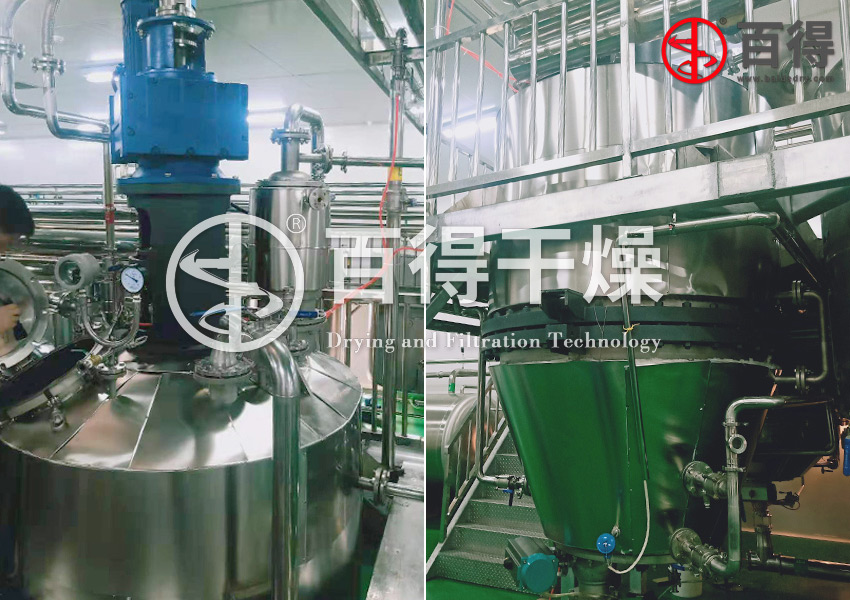

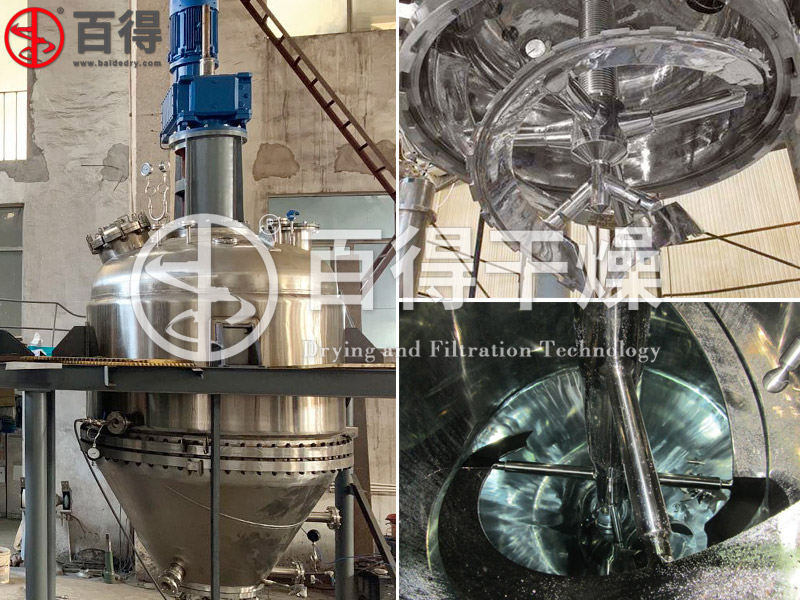

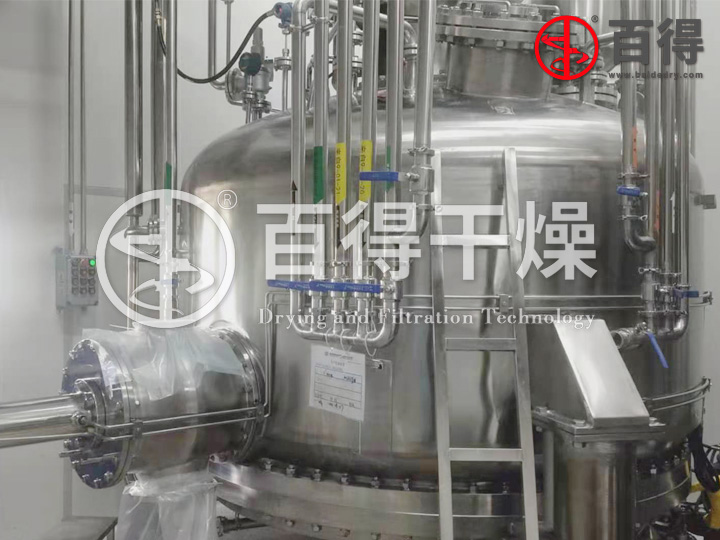

溶媒結晶類原料藥錐形過濾洗滌干燥機 主機設計
   (1) 筒錐式三合一用于原料藥的固液分離、干燥，實現物料的密閉生產，設備的結構、材質、電氣及程序控制滿足GMP(2010版)^要求，以及FDA要求；
   (2) 筒錐式三合一為為成套設備，包括錐形罐體、攪拌系統、過濾系統、出料系統(底閥等)、加熱冷卻、保溫、控制系統組成，用于物料的壓濾、洗滌、干燥，實現物料的密閉生產。數量1臺。
   (3) 設備罐體為筒錐式結構，在錐體部設置圓錐形過濾裝置。直筒加下錐體為有效容積。

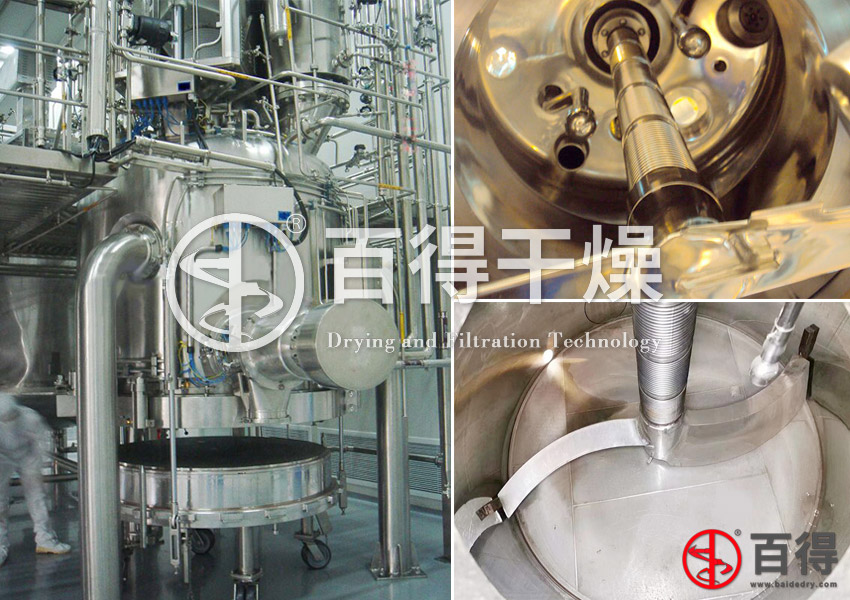

   (4) 在圓筒體和下部錐體設有半管(需說明)，可對物料進行加熱和冷卻；采用空心的螺旋攪拌裝置，在攪拌物料的同時，具備加熱和冷卻的作用。
   (5) 設備外表面保溫，并用3mm不銹鋼滿焊，拋光。
   (6) 此筒錐式三合一攪拌帶變頻調節功能，攪拌轉速為：0rpm ～15rpm，變頻調節，顯示在數顯屏上，并且可實現正反轉。
   (7) 筒錐式三合一應按防爆要求進行設計，滿足易燃易爆區的使用要求，防爆等級：Eex dIIB T4；防護等級：IP55。攪拌電機為防爆電機，減速機選購國內外^，如SEW、德國諾德等
   (8) 筒錐式三合一罐體的封頭和筒體進行焊連，和下錐體以法蘭螺栓連接。
   (9) 筒錐式三合一罐體內筒體工作壓力：-0.097～0.35MPa；罐體工作溫度：80℃；
   (10) 工作介質：結晶液、溶媒、氮?dú)猓?br />    (11) 半管和空心螺旋工作壓力：0.35MPa；工作溫度：95℃
   (12) 筒錐式三合一全部材質采用304，過濾材質采用316L。以上材質選用太鋼或?qū)氫摦a(chǎn)品，并提供相應材質證明.
   (13) 主軸密封使用雙端面機械密封，規格根據攪拌軸體由廠家制定，動、靜環材質使用耐腐蝕、耐溶劑材料，O型圈材質使用三元乙丙包四氟材質。
   (14) 密封材料符合國內新版GMP要求，采用四氟包覆密封。
   (15) 設備內部有噴淋裝置。
   (16) 筒錐式三合一應具備連續運行能力，設備運轉穩定，攪拌槳不可出現明顯晃動，出現碰壁現象。
   (17) 供方應提供設備的整體平面布局圖，標明設備的外形尺寸，及檢修門開啟方向和尺寸。供方應提供設備預留所需要的進水、進氣、電、真空等接口規格型號。

溶媒結晶類原料藥錐形過濾洗滌干燥機 GMP設計
   (1) 所有與產品接觸的表面應該用304不銹鋼或更好的材料制造，不與產品接觸的設備表面是304不銹鋼，內部鏡面磨光。
   (2) 各連接部位、焊接部位平滑、圓角，確保設備表面及內部便于清潔，不能有清潔死角。
   (3) 所有密封墊圈應該易于拆卸和裝回。
   (4) 設備上使用的任何潤滑油，應該是食品級別無毒的。
   (5) 使用的潤滑油不能和產品或可能和產品接觸的設備表面接觸。
   (6) 用于產品和過濾器內部清洗的清洗球均勻地安裝在容器上部，可將洗滌液均勻地噴灑在濾餅上和容器內壁。
   (7) 設備CIP應能清洗主罐體、各接管、攪拌軸等。CIP提供容器內表面清洗覆蓋率達99%。

溶媒結晶類原料藥錐形過濾洗滌干燥機 控制系統設計
   (1) 系統設計需考慮電源緊急關閉功能。
   (2) 設備使用、操作和維修等方面的結構設計須符合人機工程學原理，設計制造滿足相關設備安全設計規范。
   (3) 有良好的接地防止靜電產生。
   (4) 電氣設備和壓力設備符合國家設計標準。
   (5) 應有電機過載、過熱、缺相保護。
   (6) 設備的操作需要完全安全，供應商應該提供給操作者一個明確的安全和報警的適用范圍，并在報警后可以以合適的行動進行復位。
   (7) 電力故障/恢復
   (8) 突然停電時系統進入安全狀態，當恢復供電，沒有操作工的確認和信號輸入，設備不能重新啟動；
   (9) 安全狀態應該如下進行定義：
   (10) 所有的動作停止；
   (11) 對操作工無任何傷害，設備和產品進入安全狀態；
   (12) 電力恢復后沒有操作工的干涉不允許啟動。
   (13) 安全裝置/緊急停止裝置：
   (14) 提供急停按鈕，急停按鈕要求是在正常操作狀態緊急停機或zui易實行的操作，當緊急情況下，急停按鈕可以立即關閉系統并伴隨下列要求：
   (15) 所有的損傷設備的情況均要緊急停機；
   (16) 緊急停機后沒有操作工的干涉不允許啟動，恢復急停開關到正常狀態是必須的。
   (17) 當按下急停按鈕后，所有的運動部件均要求停止。
   (18) 設備機械、電氣系統必須確保設備、產品、人員的安全。
   (19) 操作者位置的平均噪音應低于80分貝。如果設備噪音超出該數值，則必須考慮安裝降噪裝置或?qū)⒃肼曉匆频竭h(yuǎn)處。
