隨著鋰離子電池的技術發展及商業化普及，鋰離子電池被廣泛應用于消費電子類產品、動力類產品、儲能產品等方面。在未來幾年里，鋰離子電池將成為一個不斷擴大的全球產業。同時，隨著其適用領域的擴大，對進一步改善電池特性的要求也越來越高。二氟磷酸鋰作為一種導電鹽，若應用在電池及蓄電池上可在電極界面形成膜而改進高低溫循環性能且能夠有效降低六氟磷酸鋰使用量。因而在目前便攜移動設備和新能源汽車市場規模持續擴大的背景下，對作為高性能電池、蓄電池電解液添加劑的二氟磷酸鋰需求也會相應增大。

      目前鋰離子二次電池隨著其適用領域的擴大，對進一步改善電池特性的要求也越來越高。二氟磷酸鋰作為一種在電解液中的添加劑對于鋰離子二次電池在低溫特性、循環特性、保存特性等電池性能方面的提高有顯著作用。但是現有的二氟磷酸鹽的制備方法，一般存在原材料難以獲得或分離難度大等問題，難以滿足大規模的工業化生產的要求。
  (1) 有的工藝雖然原料便宜，但反應不容易控制，副產物眾多，很難提純，不適合規模化生產；
  (2) 氣-固反應生產工藝，生成二氟磷酸鋰和單氟磷酸鋰以及氟化鋰混合物，難以分離；
  (3) 固-固反應生產工藝，生成二氟磷酸鋰和磷酸鋰的固溶體混合物，需要磨碎后經過長時間的萃取，才能分離出少量的二氟磷酸鋰。

二氟磷酸鋰鋰電池電解質精制三合一干燥機  工藝探討
      高純度鋰電池電解質溶劑過濾洗滌干燥工藝是一種技術上容易控制、原料易得且成本低、產品純度高的二氟磷酸鋰的新型制備方法。此工藝利用鹵化鋰、五鹵化磷和六氟磷酸鋰反應得到的二氟四鹵磷酸鋰和含有活性氧的物質反應獲得二氟磷酸鋰，由此生產得到二氟磷酸鋰的粗品，再純化后得到高純度的二氟磷酸鋰。
  (1) 制備二氟磷酸鋰的原料LiX、PX5、R1OR2、LiPF6易得，都是固體或液體，反應容易操作，整個反應過程條件溫和，工藝過程簡單，對設備和環境的要求低，制備的二氟磷酸鋰純度和品質好。
  (2) 二氟磷酸鋰具有較好的界面相容性，可在鋰離子電池的石墨負極表面成膜，有效提高電極/電解液界面的穩定性，提高鋰離子電池的循環穩定性。

二氟磷酸鋰鋰電池電解質精制三合一干燥機  工藝步驟
  (1) LiPF2Br4重結晶步驟
      在干燥的反應釜中，氮氣保護下，常溫下將氟化鋰和五溴化磷，六氟磷酸鋰加入至干燥的碳酸二乙酯中，攪拌，將反應釜溫度緩慢升到45～55℃，反應25小時，然后將反應釜溫度降到室溫，過濾，得到二氟四鹵磷酸鋰。
  (2) 二氟磷酸鋰溶劑純化洗滌過濾
      在全密閉反應過濾洗滌干燥三合一釜中，氮氣保護下，常溫下將二氟四鹵磷酸鋰加入至干燥的碳酸甲乙酯中，攪拌下慢慢滴加異丙醇，控制反應釜溫度小于等于50℃。滴加結束后，45℃下保溫反應5小時，然后減壓蒸干溶劑，所得的固體用新鮮干燥的四氫呋喃重新溶解后，在-25～0℃下進行重結晶，在溶液中生成結晶狀產物，經過濾除去母液，收集結晶狀固體。
  (3) 二氟磷酸鋰真空干燥過濾

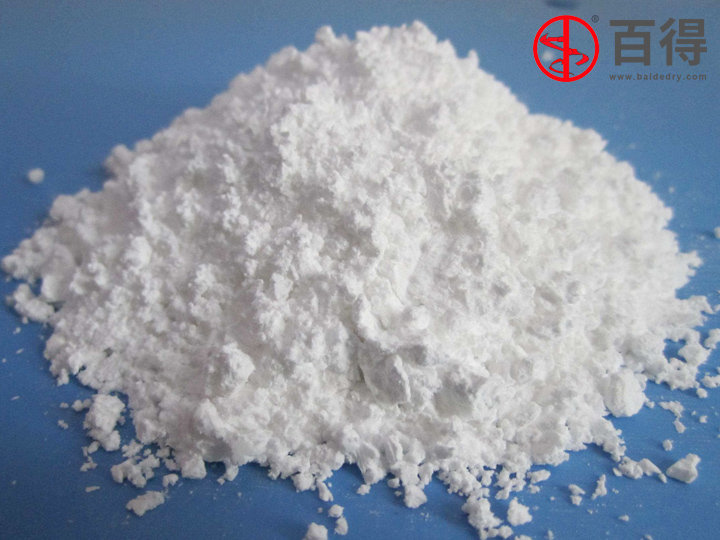

     將熱水通入全密閉反應過濾洗滌干燥機加熱夾套和內加熱主軸，在90℃的干燥溫度下，經真空干燥后得到純度99.0％二氟磷酸鋰白色固體。
