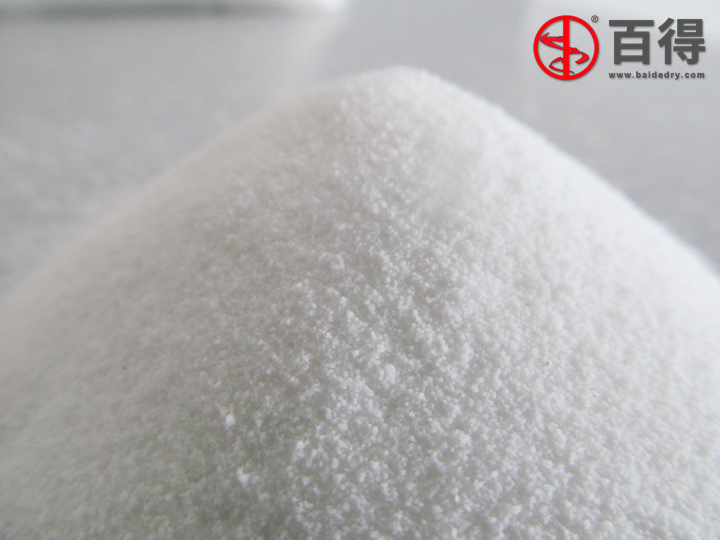

氯化聚乙烯(CPE)是聚乙烯和氯氣反應制得的一種改性高聚物，具有良好的化學穩定性，外觀為白色粉末，無毒無味，具有優良的耐侯性、耐臭氧、耐化學藥品及耐老化性能，具有良好的耐油性、阻燃性及著色性能。韌性良好(在-30℃仍有柔韌性)，與其它高分子材料具有良好的相容性，分解溫度較高。20世紀90年代末，國內對高性能阻燃橡膠的需求越來越大，特別是電線電纜行業、汽車配件制造業的發展，帶動了對橡膠型CPE的消費需求。橡膠型CPE是一種綜合性能優良、耐老化、阻燃性佳的特種合成橡膠。主要應用于：電線電纜(煤礦用電纜、UL及VDE等標準中規定的電線)、液壓膠管、車用膠管、膠帶、膠板、PVC管材改性、磁性材料、ABS改性等等。

    在氯化聚乙烯的生產工藝中，需要進行干燥后制成粉末。雖然CPE原料單一易得，生產工藝簡單，但國內CPE的干燥長期采用氣流干燥或者間歇式流化床干燥。經過離心機離心分離脫水后CPE濕料含水率在35％～50％左右，要求干燥后成品含水率小于0.3％。因此采用氣流式干燥無法一次達到要求，必須反復多次；而采用間歇式固定流化床來干燥CPE，雖能達到產品要求。但由于干粉CPE在超過65℃時易軟化結塊，極易使床層結塊而死床，使得CPE的流化床干燥溫度要不斷調整。因此生產周期長、勞動強度大、能耗高、操作不便的干燥方式在生產上很難推廣。常州百得干燥技術人員改進氣流干燥、流化床干燥器工藝，研制開發了強化氣流和沸騰流化床二級連續干燥機，在CPE濾餅的干燥上取得成功突破。

CPE氯化聚乙烯強化氣流和沸騰流化床二級連續干燥機 工藝參數
  (1) 該干燥生產線，用于CPE強化氣流預干燥，流化床干燥機用于終水分干燥及冷卻。
  (2) 原料的含水率為ω1=50%(按濕基計算)，由閃蒸干燥至ω2a=35%(按濕基計算)，由流化床干燥至產品含水率為ω2=0.3%(按濕基計算)；
  (3) 物料條件：原料為離心機脫水后的帶有少量塊狀粉料物料。
      顆粒分布： 大于 0.833mm    0.5%
                0.833～0.464mm  15%
                0.464～0.241mm  53.6%
                0.241～0.175mm  26.4%
                0.175～0.142mm  4.5%
      表觀密度：0.52g/mL
  (4) 每年產量為1.5萬T，由1條生產線完成，每年為330天工作日，每天按18h計。小時平均產量:GP=15000T/（330×18）=2530Kg/h。
  (5) 干燥進風溫度范圍為t1=110～120℃，強化氣流進風溫度范圍為t1=115～120℃，流化床干燥進風溫度范圍為t1=120～90℃（從進料到出料遞減）。
  (6) 可提供干燥所需的熱源為0.6～0.8MPa（表壓）的飽和蒸汽，壓縮空氣為0.3～0.5Mpa。
  (7) 設備材質為物料經過處361L不銹鋼，流化床的高濕度部分采用內貼鈦材處理。
  (8) 干燥裝置應充分考慮到不積料、不堵料，便于操作和清洗。
  (9) 設備使用地為山東臨淄區（參考濟南），得知：平均環境溫度為t0=～13.5℃，年平均相對濕度為Ф0=55%。年平均空氣含濕量為X1=X0=0.0053kg水/kg干空氣。

CPE氯化聚乙烯強化氣流和沸騰流化床二級連續干燥機 工藝設計
  (1) 根據現有CPE干燥生產線的實際使用情況，一級強化氣流干燥機設計進風溫度t1=115～120℃，出風溫度t2=35℃。配置雙螺旋進料器進行推進式進料，并在進料時輔助進入碳酸鈣（約1%），以降低物料的粘性，促進物料的流動性，螺旋輸送器采用變頻調速，并根據閃蒸干燥機的出風溫度進行自動調節加料速度，以確保本工段產品的水分穩定性。
   強化氣流干燥配置一級旋風分離器進行出料，出料口配置連續出料的關風機（口徑為Ф250mm），出來的產品直接進入流化床內進行進一步干燥。
  (2) 流化床干燥機為連續式干燥，通過5個直徑為Ф2.6m的天方地圓形干燥室串聯式干燥后達到干燥目的。該工段的物料干燥時間為2～2.5h，干燥溫度從120℃遞減至90℃。物料靜床高度為400mm，動床高度約為1000mm。流化床床板為舌形孔，開孔率為8%。
   流化床的主體配置擴大段，以降低風速，減少物料夾帶。流化床的每個干燥單元配置獨立的加熱器、送風機和空氣過濾器，送風機均采用變頻控制，以方便調節合理的風量風壓，進風溫度可根據預先設定值進行自動調節。系統配置3套除塵器（每套為2個并聯的Ф1.6m旋風）和3臺引風機，每套旋風的下料直接回至干燥床內進行再干燥。
  (3) 本生產線配置獨立的冷卻流化床，與干燥床串聯工作，連續進出料。冷卻床的進風溫度設定為10～15℃，并需配置冷凍除濕功能，冷卻后的物料溫度≤40℃。除塵系統為一級旋風，旋風收得的物料直接回至冷卻床的出料口。
  (4) 對干燥床的zui后單元排風（約80℃）進行余熱回收，作為閃蒸干燥的新風，以節約能耗。所有排風集中至水膜除塵器進行環保處理，水膜壓降為800Pa。

CPE氯化聚乙烯強化氣流和沸騰流化床二級連續干燥機 技術改進
  (1) 離心脫水后的CPE濾餅可以用新型連續式固定流化床進行干燥，在流化床前設置一級強化氣流干燥預處理CPE濾餅，消除大團塊。
  (2) 干燥CPE濾餅的連續式固定流化床干燥器，其5個干燥室的進風溫度分別為120、l15、100、90、80℃，可以得到連續穩定含水、不結塊的成品。
  (3) 固定流化床的多孔板要采用舌形板．且按一定的規律布置。流化床上部的氣粉分離段要采用特殊設計。
  (4) 強化氣流和沸騰流化床二級連續干燥機除了可以滿足物料一般用途的干燥外，更可用于要求產品含水量低．干燥時間長的物料的干燥，特別適用于熱敏性的、軟化點低的物料。
