噴霧干燥是顆粒成形和干燥工業流程中廣泛應用的工藝，適用于從溶液、乳液和可泵性混懸液等液體原料中生成粉狀、顆粒狀或塊狀固體產品。因此，當成品的顆粒大小分布、殘留水份含量、堆積密度和顆粒形狀必須符合精que的標準時，噴霧干燥是一道很理想的工藝。
      閉式循環噴霧干燥機是在干燥室內把含溶劑的液狀原料變成細微的霧狀液珠并使之與熱空氣接觸而干燥。霧化可通過旋轉霧化器或噴嘴霧化器進行。霧狀液珠的蒸干可根據需要調節溫度和氣流條件。干燥的粉粒產品將連續地從干燥室中輸出。操作條件與干燥設備的設計可根據產品所需的干燥特性和粉粒的規格選擇。

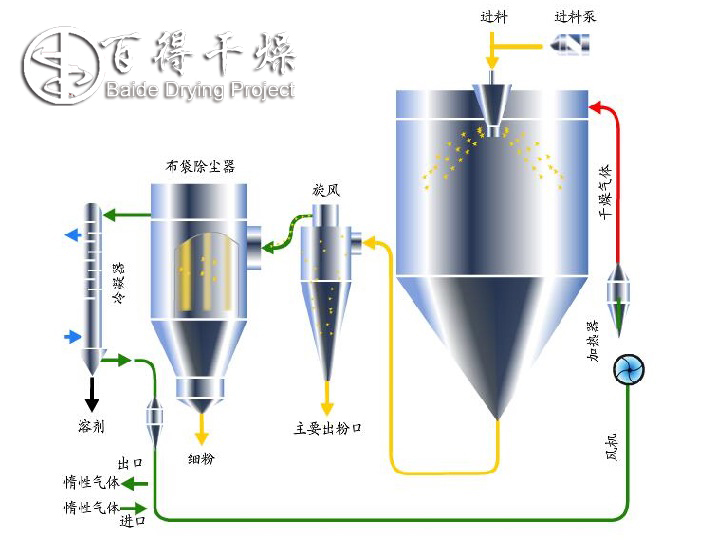

閉式循環噴霧干燥機 工藝步驟
    (1) 料液霧化
      這是噴霧干燥的第 一步，也是關鍵步驟。通過霧化器將液體物料分散成微小的霧狀液滴，極大地增加了物料的表面積。霧化器的類型有多種，常見的有壓力式霧化器、旋轉式霧化器和氣流式霧化器。
      ① 壓力式霧化器是利用高壓泵將液體物料加壓，然后通過噴嘴噴出，形成霧滴。這種霧化器適用于粘度較高的物料，能產生較小的霧滴，但噴嘴容易堵塞，需要對物料進行嚴格過濾。
      ② 旋轉式霧化器則是依靠高速旋轉的圓盤或輪盤將液體物料拋出并分散成霧滴。其優點是可以處理較大的物料流量，且霧滴大小均勻，但設備結構復雜，造價較高。
      ③ 氣流式霧化器是利用高速氣流將液體物料吹散成霧滴，霧化效果好，不易堵塞，但需要消耗大量的壓縮空氣。

    (2) 霧滴與熱空氣接觸混合
      霧化后的霧滴進入干燥室，與經過加熱的循環氮?dú)饨佑|。循環氮?dú)獾臒嵩纯梢允敲荛]換熱器，也可以是防爆電加熱等。
      熱空氮?dú)馀c霧滴的接觸方式有逆流、順流和混流等。逆流式是指熱氮?dú)馀c霧滴的流動方向相反，這種方式熱傳遞效率高，但可能會使物料過熱；順流式是熱氮?dú)馀c霧滴的流動方向相同，物料溫度上升較緩慢，適用于對溫度敏感的物料；混流式則是熱氮?dú)馀c霧滴在干燥室內既有同向流動部分，也有反向流動部分，兼具了逆流式和順流式的優點。

    (3) 霧滴的蒸發干燥
      霧滴與熱氮?dú)饨佑|后，表面的溶劑迅速蒸發，液滴的溫度逐漸升高，同時液滴的直徑逐漸減小。
      在蒸發過程中，液滴內部的氮?dú)鈺?huì)向表面擴散，以補充表面蒸發掉的氮?dú)猓@個過程稱為內部遷移。當液滴內部的氮?dú)鈹U(kuò)散速度跟不上表面蒸發速度時，液滴就會逐漸變干，形成干燥的顆粒。

    (4) 干燥產品與干燥介質分離
      干燥后的粉末或顆粒狀產品與熱氮?dú)庖黄饛母稍锸遗懦觯枰獙a(chǎn)品與熱氮?dú)夥蛛x。通常采用旋風分離器、布袋過濾器等設備進行分離。
      旋風分離器利用離心力的作用，將較重的顆粒從熱氮?dú)庵蟹蛛x出來，落到底部收集；布袋過濾器則是通過布袋的過濾作用，將細小的顆粒攔截下來，達到分離的目的。分離后的熱氮?dú)饪梢圆糠盅h(huán)使用，以提高能源利用率，剩余的熱氮?dú)鈩t進入氮?dú)忾]式循環系統。

    (5) 氮?dú)忾]式循環系統
      氮?dú)馐且环N惰性氣體，在干燥過程中可以避免物料與氧氣接觸，防止材料被氧化，從而保證了產品的質量和穩定性。此外，閉式循環系統可以回收利用氮?dú)猓档土说獨獾南模?jié)約了生產成本。比如，在一些采用該系統的生產線上，氮?dú)獾南牧棵黠@降低，同時產品的品質也得到了有效保障。

閉路循環噴霧干燥機 技術優勢
    (1) 安全性高
      ① 惰性氣體保護：設備內部充入惰性氣體（如氮?dú)猓诟稍飬捬跷锪匣蚝兹家妆再|(zhì)溶媒的物料時，可有效避免設備在生產時發生起火或爆炸事故。對于磷酸鐵鋰這種可能存在一定安全風險的物料，閉路循環噴霧干燥機能夠提供安全的干燥環境。
      ② 正壓操作：干燥塔內為正壓操作，若內部壓力下降，壓力變送器能自動控制惰性氣體進入量，以保證系統壓力平衡，進一步增強了設備的安全性。

    (2) 產品質量好
      ① 干燥效果佳：采用高效霧化器，可以將液體均勻地霧化成微小的液滴，液滴與熱氣體的接觸面積大，能夠在短時間內迅速干燥，大大縮短了干燥時間，提高了生產效率，并且使得產品的干燥更加均勻、徹底。
      ② 成分保留好：高溫短時間干燥方式可以zui大程度地保留液體的營養成分和活性物質，對于磷酸鐵鋰來說，可以更好地保持其電化學性能等關鍵特性，從而提高產品的質量和附加值。

    (3) 環保節能
      ① 溶劑回收：經干燥之后含有溶媒的熱濕氣進入冷凝器，可將氣體中的溶媒冷凝回收，既節約了成本，又減少了溶劑排放對環境的污染。
      ② 能源循環利用：采用封閉式循環系統，減少了能源的浪費，使得能源的利用效率更高，符合現代工業對于節能環保的要求。

    (4) 自動化程度高
      ① 自動控制：采用了先進的控制系統和自動化技術，可以自動控制液體的霧化、干燥和排出等過程，大大減少了人工操作和人為誤差，提高了生產過程的穩定性和可靠性。
      ② 操作簡便：設備操作簡單方便，可實現自動化控制，減少了人力成本，降低了操作人員的工作強度。
