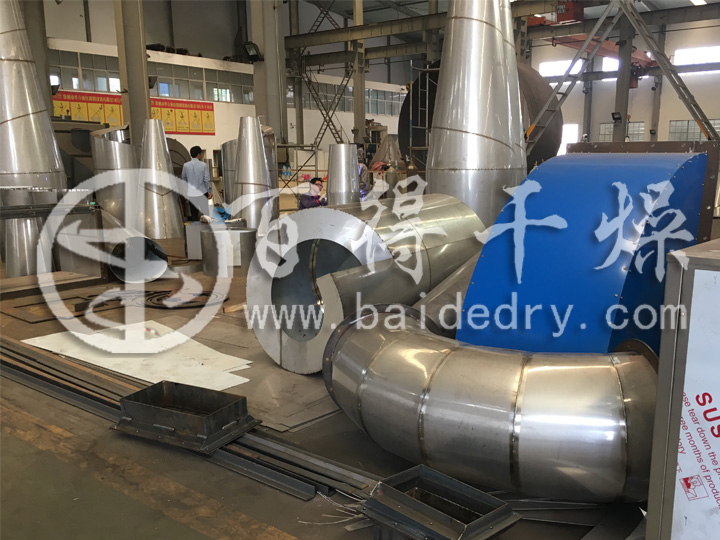

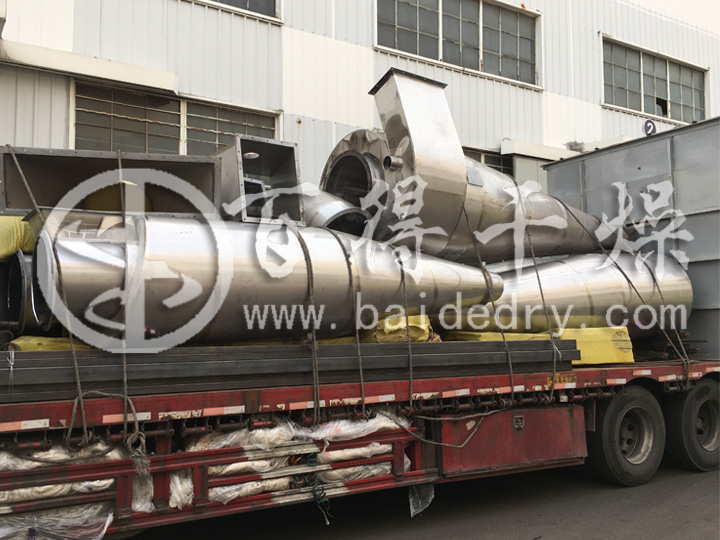

9月14日，張家口珂瑪新材料科技有限公司訂購的聚維酮專用壓力噴霧干燥機已根據合同約定周期制作完畢，裝車發往客戶現場。

     張家口珂瑪新材料科技有限公司是專業從事N-乙烯基吡咯烷酮（NVP）以及下游聚合物PVP系列產品的研發、生產、銷售和技術服務的高新技術企業。公司現已建成年生產能力為2500噸N-乙烯基吡咯烷酮（NVP）以及下游聚合物（PVP）系列產品。該公司產品涵蓋了單體NVP、均聚K系列，共聚VA系列和交聯PVPP系列。

     聚維酮是一種新型高分子化合物，作為增溶劑加速難溶藥物從固體制劑中的溶出。聚維酮溶液也可用作包衣材料。百得干燥在多年的噴霧干燥機設計制造累積經驗的基礎上，從聚維酮高分子化合物的產生，涉足該產品的研究，不斷總結、改進和優化，對聚維酮的噴霧干燥已經形成了成熟的設計、制造、施工、控制操作經驗。

     聚維酮低溫噴霧干燥機是一種可同時完成干燥和造粒的裝置，由干燥塔、霧化器、柱塞泵、旋風分離器、布袋除塵器、引風機、卸料裝置、熱源、鼓風機等組成。將含水率為45％～80％的料液，由柱塞泵送入壓力式噴槍?zhuān)瑖姌寣⒘弦红F化成直徑為50～300um的液滴群并與干燥介質(熱空氣)充分接觸，劇烈地進行熱交換，液滴脫水迅速被干燥至含水率小于3％的細粉料，并在重力作用下集聚于塔底，由卸料裝置卸出，含有微細粉塵的廢氣經旋風分離器收集，^細的微粉被氣流從旋風分類器上部帶出，再經布袋除塵器二級除塵，分離凈化達到符合排放大氣標準后，由引風機經風管排入大氣。
    壓力式噴霧干燥器適用于低粘度、流動性好的泥漿，所得粉料粒徑較離心式的粗、容重較大、流動性好，能自動卸料。采用噴霧干燥器干燥粉體具有以下優點：
    ①結構簡單緊湊，生產工藝簡單，節省設備投資；
    ②粉料粒度分布均勻合理，含水量穩定；
    ③干燥系統在負壓下工作，又配置了二級粉塵回收系統，可消除對環境的污染；
    ④物料與熱空氣接觸充分，熱交換^劇烈，能耗低；⑤維修方便，保養容易，噪音低，自動化程度高，工人勞動強度低。
    本裝置可增設先進的細粉回收裝置，細粉經過回收器和分布器，使旋風分離器或袋式除塵器捕集的細粉回收重新造粒，從而使成粒率達到95%以上。還可以增設防塵劑噴射混合裝置，使噴霧干燥和噴射防塵劑二個過程一次完成，產品防塵等級達到4A以上。為提高能源利用可增設余熱回收裝置減少能源浪費，創造經濟效益。

聚維酮低溫噴霧干燥機  設計參數
1、物料及相關設計參數：
   ① 物料名稱：    聚維酮K30
   ② 干品產量：    1000噸/年(1年按7100小時計算)
   ③ 初水份：       65%(濕基)
   ④ 終水份：       3.5%(濕基)
   ⑤ 熱源：          195℃ 0.6MPa過熱蒸汽
   ⑥ 除塵系統：    旋風分離器+布袋除塵器
   ⑦ 設備材質：    物料接觸部分不銹鋼304，其余A3制作
   ⑧ 安裝：          室內
   ⑨ 電源：          380V   50HZ    環境：15℃  760mmHg   φ＝80%

2、計算工藝參數的確定
  ① 物料參數
      干品產量：W干＝145kg/h       原料含水率：ω1＝65%       出料含水率：ω2＝3.5%
      進料溫度：tin＝15℃           排料溫度：tout＝70℃          物料比熱：cm＝0.4 kcal/kg.℃
  ② 熱風參數：
      常溫空氣：t0＝15℃           進風溫度：t1＝145～160℃     排風溫度：t2＝80～85℃

聚維酮低溫噴霧干燥機  主要技術參數
   1、干品產量：        145kg/h
   2、干燥初水份：     65%                  產品終水份：3.5%
   3、水份蒸發量：     255kg/h
   4、濕處理量：        400kg/h
   5、進風溫度：        145～160℃可調       出風溫度：80～85℃
   6、標態風量：        10785kg/h
   7、系統熱耗量：     40×104 kcal/h       蒸汽耗量：750～850kg/h
   8、設備型號：         LPG－255
   9、塔體直徑：         Φ3850mm             總高度：～25m
   10、加料方式：       均質泵
   11、回收方式：       旋風+布袋
   12、總裝機功率：    68kw

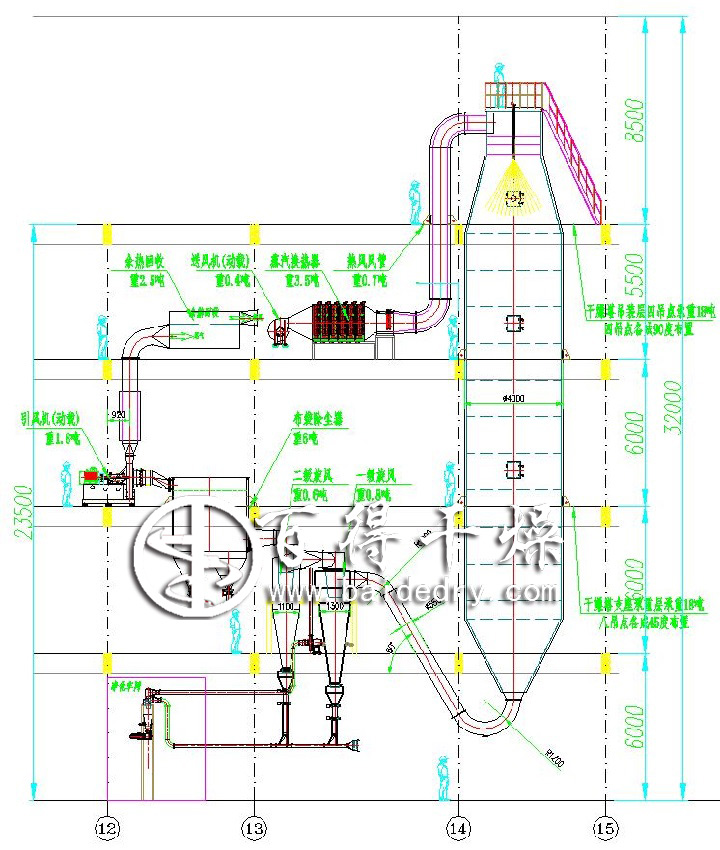

聚維酮低溫噴霧干燥機  工藝流程圖

聚維酮低溫噴霧干燥機  設計亮點
    1、供料系統：
    進料系統采用模糊控制，實現進料速度與排風溫度自動匹配，避免溫度波動對物料干濕度的影響，使成品水分含量保持在需要的水平，從而保證成品品質。
    高壓泵采用了變頻調速，匹配出風溫度。管道閥門主件為304不銹鋼材質，潔凈衛生。
    料液經過均質攪拌以后儲存在儲料罐中，然后經過螺桿泵或者管道泵或者通過料罐的高度自壓到高壓泵的料液入口。為了防止開始噴料和停止噴料時噴槍滴料問題，在噴槍上面配置了壓縮控制，開始和結束時壓縮空氣能將物料及時噴干凈，減少滴料粘壁現象。
   2、干燥塔系統：
    本系統為核心系統，百得干燥在多年的設計制造和調試實踐中對其進行改進優化，確保干燥塔的性能達到^佳狀態，操作維修簡單，能滿足不同熱敏性物料的干燥、造粒工藝要求。由干燥主塔、熱風分配器、霧化器、觀察人孔、塔內照明裝置、氣動敲擊錘等組成。
   ① 壓力噴嘴：采用美國進口產品，能夠產生均勻分布的霧化液滴構成的空心或?qū)嵭腻F形霧化形式，另外通過調整噴嘴的流量與壓力可以控制液滴的大小。在順流操作條件下，采用空心錐壓力噴嘴。在處理量較大時，為了保證干燥的均勻度，要求噴霧錐面均勻充滿干燥塔的橫截面, 選用三個小噴流角的噴嘴。 根據成品顆粒要求，可選用造粉、造粒式壓力噴嘴。
   ② 熱風整流器：由三層打孔的均風板組成，我公司用于多套設備，效果非常好，用δ3mm 304材質制作(加強筋用304不銹鋼扁鋼或型材)。^層為簡單均壓風量，其主要目的讓熱風改變方向；第2層為主要均壓風量，其主要目的讓熱風均壓均量的通過；第3層為跟第二層的目的一樣，主要是為了保證均壓均量的補充層。
   ③ 干燥塔上錐體采用小角度
    熱風進入干燥塔經過三層整流板，需再利用上錐體整流后，才能保證氣流均勻地進入干燥器內，塔內同一截面上的氣流速度比較均勻。為防止熱風分配不均勻，根據我公司經驗，上椎體錐角取～30°。
   ④ 嚴格計算出霧化器霧化噴距，并將主塔直徑做合理的放大，以防止物料在預干燥過程中發生粘壁現象。
   ⑤ 設計了合理的主塔直筒體的高徑比，以保證物料足夠的停留時間，保證噴霧干燥效果。
   ⑥ 特殊的塔底結構設計
    通過特殊塔底的放大結構使尾氣氣速降低，減少了氣流夾帶物料的幾率，提高干燥塔底部得料率。干燥器的底部錐角根據物料的堆積角和流動性，由常規的夾角 60°調整至55°，充分考慮物料在錐體下料時的順暢。
   ⑦ 氣動敲擊錘采用了日本清新技術的新產品，既能確保振擊效果，降低了敲擊時產品的噪音，而且做到了分布合理。
   ⑧ 設計了多套塔內照明裝置及觀察清洗門、人孔，方便員工觀察及客戶參觀。
   ⑨ 管道及旋風分離器均設清洗口，配備快開口方便設備的清洗和檢漏。
    3、收料系統
    噴干機組的收料系統由一級旋風分離器＋水膜除塵器組合形成。一級旋風采用丹麥尼羅公司引進的高效率旋風進行收集，其收粉率能達到95%左右，尾氣由水膜除塵器全部回收。
    集中收料：主機及旋風分離器下料均由冷凍除濕后的冷空氣氣力輸送到另外旋風下料，直接包裝，尾氣進入一級旋風分離器。
    4、其他輔助系統
    均為^廠家供應，性能可靠；部分管道考慮了一定的角度設計，采用壓制光潔不銹鋼管，避免了結料、堵料，和局部阻力過大影響物料輸送的現象。
    5、控制系統
    控制柜集中控制，所有電器元件均為國內^。
    為了提高產品現代化生產管理，噴霧干燥可采用人機界面+PLC程序控制，實時顯示工作狀態，輸入輸出模塊數據在線采集。
    ① 系統顯示控制溫度、塔內壓力、壓差、霧化器轉速、料泵轉速，超溫、超壓報警；
    ② 霧化器、料泵變頻調速；
    ③ 密碼權限設置，防止誤改亂改參數；
    ④ 進、出風溫度模糊控制；
    ⑤ 進料量跟蹤出風溫度，實時采集出風溫度自動調節進料量速度，保證物料溫度和批次物料終水份恒定，提高產品品質；
    ⑥ 故障自診斷功能，顯示出現故障的具體部件，大大方便設備的日常維護維修；
    ⑦ PLC程序控制及互鎖，防止設備誤操作，保證設備安全穩定運行；
    ⑧ 設手動自動控制轉換器；控制柜設緊急停止按鈕，供緊急情形下能夠立即停機。

聚維酮低溫噴霧干燥機  配置一覽表(單臺)
序號 名稱 型號及規格 數量 材質 說明
1、供料系統
    1 料罐 1 物料接觸304 用戶自備
    2 管道過濾器 配套 2 物料接觸304 一備一用，雙聯設計 快裝式，便于濾網更換
    3 均質泵 1 物料接觸304 流量：0.8 m3/h  壓力：12MPa 功率：7.5 KW    變頻調節
    4 進料管道、閥門 配套 1 物料接觸304 用戶自備
    5 穩壓管 配套 1 物料接觸304 壓力顯示
    6 壓力回流裝置 配套 1 物料接觸304 高壓泵前，起保護作用
2、介質加熱循環系統
    1 初中效空氣過濾器 1 A3+無紡布 采用快拆設計，便于拆裝
    2 余熱回收系統 1 組件
    3 送風機 4-79 1 A3 15kw
    4 蒸汽換熱器 850m2 1 組件 分熱水加熱、飽和蒸汽加熱、過熱蒸汽加熱，提高過熱蒸汽的利用效率
    5 熱風保溫管道 1 物料接觸304 內δ2mm  外δ2mm  保溫:δ60mm  硅酸鋁
    6 管道連接件 1 物料接觸304 法蘭、螺絲螺母
    7 引風機 9-26-9D     1 A3 45kw
3、干燥主機
    1 干燥塔塔頂 D2000 1 物料接觸304 內壁δ3mm  內壁鏡面板滿焊，拋光；保溫:δ60mm 硅酸鋁 鋼絲捆扎
                                                                   外壁δ0.6mm彩鋼板 拉鉚釘；
    2 熱風整流板 3 304 特殊設計的開孔率，保證整理均風效果；
    3 上椎體 1 物料接觸304 內壁δ3mm          內壁鏡面板滿焊，拋光；保溫:δ60mm 硅酸鋁 鋼絲捆扎
                                                                   外壁δ0.6mm彩鋼板 拉鉚釘；
    4 壓力噴嘴 1 304
    5 噴霧干燥室 D3850 H15400，錐體夾角為55° 1 物料接觸304 內壁δ3mm內壁鏡面板滿焊，拋光；
                                                                   保溫:δ60mm 硅酸鋁 鋼絲捆扎   外壁δ0.6mm彩鋼板 拉鉚釘；
                                                                   主塔設泄爆口,預留管接口(泄爆管由需方制作安裝)；
                                                                   塔內壓力、溫度遠傳，在線顯示壓力、溫度
    6 干燥塔塔底 1 物料接觸304 內壁δ3mm  內壁鏡面板滿焊，拋光；保溫:δ60mm 硅酸鋁 鋼絲捆扎;
                                                                    外壁δ0.6mm彩鋼板 拉鉚釘；
    7 照明裝置 100W 1 組件
    8 觀察人孔 610×510 1 物料接觸304 視鏡：φ200
    9 氣錘 SK-60 6 組件
    10 塔底出風口 Φ550 1 物料接觸304 防堵料設計
4、除塵系統：
    1 連接管道 主塔至旋風 1 物料接觸304 配快裝清洗口和排污口
    2 旋風分離器 CLT-Φ1300 1 物料接觸304 配快裝清洗口
    3 氣錘 SK-40 4 組件
    5 過渡料倉 1 物料接觸304
    6 關風器 5L 1 物料接觸304 0.75kw 密封性好，防堵料
    7 布袋除塵器 MC-240 1 物料接觸304
    8 布袋 Φ120×2000 240 滌綸覆膜 三防處理
    9 蝶閥、料筒 2 物料接觸304
5、控制系統
    1 控制柜 標準柜 1 碳鋼噴塑 普通按鈕控制，隔離放置
    2 電器元件 配套 1 正泰
    3 變頻器 1
需方自配系統所需的設備電線電纜及橋架，自配操作平臺。

       百得干燥在多年的噴霧干燥機設計制造累積經驗的基礎上，不斷總結、改進和優化，使產品能夠滿足客戶各種需求，如有意向，歡迎致電垂詢！
