物料描述
       膠原蛋白是一種結構蛋白，具有良好的細胞粘附性能，與細胞結合對細胞遷移、膠原分解代謝以及血小板凝聚等也具有一定的作用。另外對動物副產物的綜合利用，治理環境污染，都具有^重要的意義。膠原蛋白具有優良的生物相容性、低抗原性以及吸收性，因此被制成膠原溶液、膠原膏劑、膠原膠囊、膠原復合材料等，廣泛用于化妝品、生物制藥和組織工程等領域。
       膠原蛋白也是人體內含量^多的蛋白質,它主要構成人體的血管、神經、骨骼、皮膚等組織器官,對于人體健康具有^重要的生理作用。由于膠原蛋白能夠有效地增加皮膚組織細胞的儲水功能,因此人體經常補充膠原蛋白可增加肌膚彈性,保持皮膚柔軟、細嫩,也能使人體內的血管和神經保持韌性和彈性,頭發光亮,對人體抗衰老及美容具有特殊的功效。

工作原理
       膠原蛋白噴霧干燥機主要適用于從溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品，特別適用于熱敏性物料的干燥。對于濕含量40-60%（特殊物料可達90%）的液體，能一次干燥成粉粒產品、干燥后不需要粉碎和篩選。不僅減少了生產工序，而且也提高了產品的純度，保證了產品的質量。

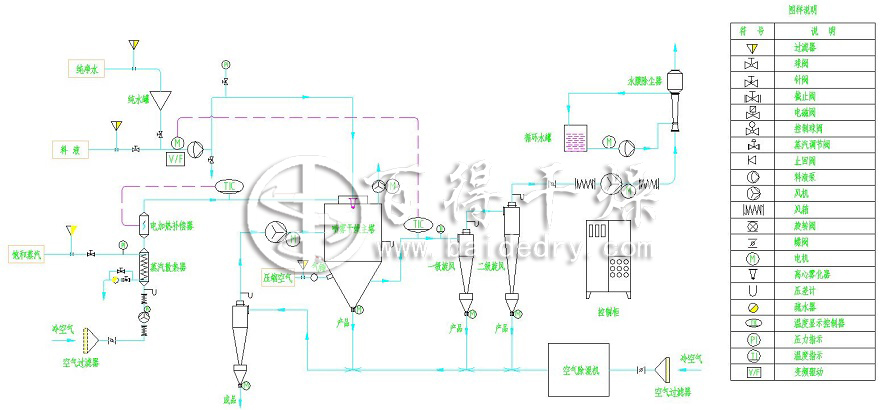

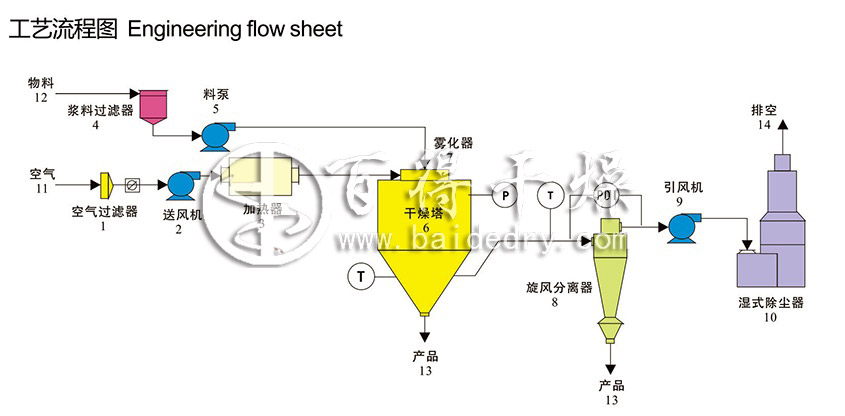

       干燥機組由進風過濾系統、間接式燃氣熱風爐、熱風分配器、干燥主塔、進料及霧化系統、高效旋風分離器、產品冷卻回收系統、尾氣除塵器系統等組成。
       膠原蛋白噴霧干燥機是百得干燥針對膠原蛋白特點并結合國外^先進同類噴霧干燥技術及我公司技術人員長期積累的實踐經驗，我們在噴塔的設計過程中實現了以下幾點：
  ◆ 為避免因高速旋轉的霧化盤產生“渦旋泵吸”氣流現象，導致“霧滴返頂或粉末吸頂”，特殊設計的主塔熱風渦殼保證物料霧化液滴不返頂。
  ◆ 熱風蝸殼采用數螺旋線加速式的結構，大大增強了熱風與物料液滴的熱置換，并有序的旋流下降。而熱風分配器也結合了該技術的特點及要求，做到分配器的兩邊均有導風機構，并可任意調節角度，以控制熱風入塔時的切向角度，內側導風機構增加熱風的旋轉，強化該股熱風對霧化料膜的剪切力，使得熱風與料液充分接觸，強化兩者之間的換熱換質過程。

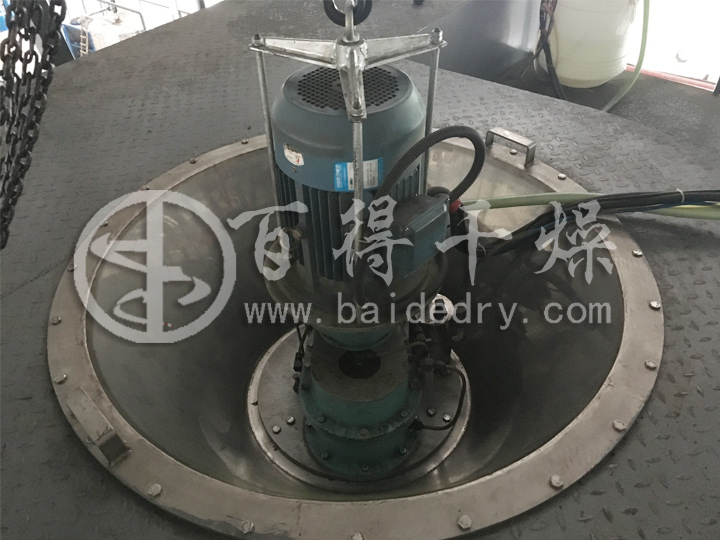

  ◆ 霧化器采用了變頻器調節霧化器的轉速以達到^佳霧化效果。采用高轉速電機驅動，主軸經齒輪箱增速至13000R.P.M，使得霧化盤線速度高達129.3m/s，確保霧化效果。帶油壓數字自動檢測安全保護裝置，主軸配有水冷系統，風冷裝置，保證主軸不受高溫而變形。并配有空氣密封裝置，確保無漏油現象。
  ◆ 調整了塔錐體的錐度，由常規的夾角 60°調整至54°，充分考慮物料在錐體下料時的順暢。
  ◆ 并設計了多套塔內照明裝置及觀察清洗門和人孔，方便員工觀察及客戶參觀。
  ◆ 管道及旋風分離器均設清洗口，配備快開口方便設備的清洗和檢漏。
  ◆為解決旋風分離器收料桶內產品的長時間受熱發生軟化和吸濕結塊等現象，特殊設計了除濕
空氣風冷冷卻系統，使粉狀產品及時離開高溫區而得到迅速地冷卻，有利于產品包裝和保持穩定的殘余水分含量。

物料工藝
  1、料液條件
    物料名稱：     膠原蛋白
    初水分:        65--75%（設計取70%）
    終水分:        3%（設計取3%）
    蒸發量：       250-300Kg/h（設計取300kg/h）
    料液溫度：     60-80℃
  2、工藝條件
    霧化方式：     離心式
    霧滴與熱空氣接觸方式：  并流式
    熱源和加熱方式： 蒸汽加熱+電加熱補償
    進風溫度：     180-220℃（可調）（設計取180℃）
    排風溫度：     80-100℃（設計取90℃）
    除塵方式：     塔底+一級旋風
    產品收集方式： 塔底+旋風冷風冷卻集中收料
    系統材質要求： 見配置清單

設備配置明細表
供料系統 ：
   1 料罐 1m3 1只 SUS316 需方自備
   2 螺桿泵 G30-1 1臺 SUS316 流量：1.2m3/h變頻調節  0.75KW  斯萊特
   3 進料管道、閥門 1套 SUS316
介質循環系統 ：
   1 送風機 4-72  6C 1臺 SUS304 15KW
   2 引風機 9-26   10D 1臺 SUS304 55Kw
   3 熱風保溫管道 內δ=1.5mm，外δ=1mm 1套 內外SUS304 巖棉保溫δ=75mm
   4 管道連接件 法蘭或快裝式 1套 SUS304
   5 出粉排風管 δ=2mm 1套 SUS316 配快裝清洗口和排污口
   6 管道連接件 法蘭或快裝式 1套 SUS316
   7 排風管道 δ=2mm 1套 SUS304
   8 管道連接件 1套 SUS304
空氣加熱凈化系統 ：
   1 初、中效空氣過濾器 1套 外框SUS304 無紡布
   2 高溫亞高效空氣過濾器 1套 外框SUS304 玻璃纖維，耐溫250攝氏度
   3 間接燃氣熱風爐 1套 SUS304鋼管繞鋁翅片 70萬大卡
干燥主機及物料收集系統 ：
   1 噴霧干燥室 D6600H15000，錐體夾角為54° 1套 內外壁SUS316內壁厚δ=2mm
   2 進風蝸殼 內δ=2.0mm，外δ=1.5mm 1套 SUS316 對數螺旋線式
   3 熱風分配器 1套 SUS316 雙向導風式
   4 離心霧化器（變頻調節） R-XH-1T  變頻調節 7.5Kw  帶油冷水冷系統、空氣密封
   5 照明裝置 100W 3套
   6 觀察人孔 610X510 2套
   7 旋轉閥 6L 1套 SUS316 0.75KW
   8 保溫 厚75mm 1套 巖棉
   9 旋風分離器 2-XF-1100 1組 SUS316 并聯
   10 集料倉 配套 1套 SUS316
   11 旋轉閥 5L 0.55KW
   12 布袋除塵器 MC-390，δ=2mm 1套 SUS316 布袋120X2000針刺毛氈 骨架采用SUS304
   13 旋轉閥 5L 1套 SUS316 0.55KW
   14 水膜塵器 δ=2mm 1臺 SUS304
   15 循環水泵 1臺 SUS304 4Kw，斯萊特
冷凍除濕收料系統
   1 空氣過濾器 初、中 1套 外框SUS304 無紡布
   2 引風機 9-19-4A 1套 SUS304 3kw
   3 冷凍除濕機 600m3 1套 外彩鋼板 無錫博靚特，6KW
   4 調風蝶閥 2只 SUS304
   5 連接管道 1套 SUS316 快開式
   6 收料旋風 XF-300 1臺 SUS316
   7 旋轉閥 9L 1臺 SUS316 0.75KW
控制系統
   1 控制柜 1臺 碳鋼噴塑
   2 可編程器 LG
   3 溫度模塊 1套 西門子
   4 變頻器 螺桿泵、霧化器 2套 艾默生
   5 接觸器元氣件 1套 西門子
   6 觸摸屏（人機界面） 彩色 1套 西門子

       膠原蛋白被廣泛應用于食品、紡織、醫藥、制革、日用化工、科學研究等領域。是從生物中提取的具有酶特性的一類物質，從動物、植物、微生物中提取具有生物催化能力的蛋白質。一般采用提取發酵或化學合成法來取得，而我公司生產的這款噴霧干燥機就是通過對蛋白液進行分離濃縮干燥，從而獲得成品。因膠原蛋白的熱敏感性質，為保證其蛋白活性，可通過調節霧化和適合的溫度，瞬間對蛋白液進行干燥，這樣干燥對蛋白活得率和含水量都得到了有效地保證。相對以前的工藝制備，百得干燥生產的噴霧干燥機具有蛋白活性高、成品率高、純度好、效率高、投資低的優點。

      百得干燥有膠原蛋白、蛋白酶、多肽、蚯蚓蛋白等干燥設備生產的成功案例，擁有豐富的設計經驗，對膠原蛋白工藝有相當的了解，歡迎各酶制劑生產單位來電咨詢，共同探討！
