單錐真空干燥機是常州百得根據多個行業生產調試經驗，經多年的潛心研制而推出的適用于醫藥、化工、食品生產等行業的粉體干燥的專用設備。該機能有效地解決傳統干燥設備工時長、效率低、噪音大、易結塊、多漏點、維護難、操作及清洗不便等缺陷，是目前行業內所使用國內外同類設備中單位能耗低、效率高、效果好的一款高效率多功能真空干燥設備。

單錐真空干燥機  設備概述
      單錐真空干燥機利用攪拌螺帶將物料旋轉提升，錐形夾套內同時通入傳熱介質，如熱水、導熱油、蒸汽等，使加熱后的物料從四周提升并從中間下落，快速不斷的循環翻轉，并通過載氣將濕份及時帶走，使物料達到干燥和混合目的。并且在筒體內無任何傳動機構，從根本上杜絕因潤滑油泄漏而導致物料污染的問題，運行可靠穩定，特別適宜衛生要求高的粉料、顆粒混合干燥。
      主機由驅動系統、電機減速機、機架、軸承、錐形筒體(帶有夾套)、攪拌螺帶、取樣閥、填料密封等部件組成。設備采用電機減速機與攪拌螺帶直連的方式，變頻調速，轉速0～20rpm，螺帶與攪拌軸在特定胎具中進行焊接，使得螺帶與桶壁的間隙均勻，確保了運轉過程的穩定性；在攪拌軸和封頭之間采用雙端面密封，有效的防止了外界雜質的進入。錐形筒體和橢圓封頭都帶有夾套，可通入不同種類的熱介質并能承受一定壓力，在攪拌混合的同時進行加熱，實現物料的干燥目的，干燥效果較好，運行穩定。

單錐真空干燥機  結構圖

單錐真空干燥機  結構和性能特點
    (1) 裝料量大，約是同體積的真空回轉干燥器的2倍，滿足大批次生產要求。
    (2) 有效換熱面積大。容器內壁及螺旋槳葉都可傳熱，是容器內面積的 140%。物料由螺旋槳葉自下而上螺旋提升，然后沿主軸呈渦流向下。物料在整個干燥過程中始終均勻分散運動，保證了物料的均衡受熱。
    (3) 配備有滲氣裝置。可在干燥過程中根據物料的不同特性和需要滲入氮?dú)?、空氣或其它物質。比如氮?dú)馔ㄟ^預置管加熱從底閥周邊吹入物料中，可起到打破固氣兩相平衡、保護物料、改變物料的運動軌跡、均勻物料溫度、防燃防爆、消除底部死角等作用。滲氣裝置可設定滲氣時間及滲氣間隔，可進一步提高物料的干燥效率及其效果。
    (4) 獨特的真空通道。該機有兩支真空通道，即濕料真空口和安裝捕集裝置的真空口，起到有效縮短干燥時間，減小真空堵塞作用。
    (5) 攪拌溫和，有效保護晶型。并在攪拌軸上安置了多個粉碎刀片，可邊干燥邊粉碎，解決了物料烘前需預處理工序。
    (6) 進出料可實現無菌對接和無菌在線取樣。該機進料方式可采用真空上料或錯層自重上料，只要與相關的進料裝置對接使可。
      設備的卸料閥采用專門研制的大口徑半球閥，卸料閥可根據用戶的需要配置電氣開啟或手動開啟?？膳c下道工序(粉碎)對接，組成整套密封無菌生產流程，達到新版GMP無菌干燥生產要求。無菌在線取樣可在機內真空條件下在線取樣，不干擾干燥過程。
    (7) 設置高精度的溫度探頭，能有效監測物料干燥過程的溫度。
    (8) 該機整體結構簡單、維護簡易、清潔方便、實現在線清洗或滅菌。并可根據客戶需要配置電腦自控系統。每一批次的物料實現準確的過程控制與電子記錄。

單錐真空干燥機  結構改進與工藝調整
      在實際生產烘干熱敏性物料中發現，單錐真空干燥機的烘干時間較長，且在干燥過程會出現物料熔融、結塊等現象，使得被干燥物料的物理性質和化學性質發生改變，影響后續工藝的順利進行。針對熱敏性物料，百得干燥從以下兩點出發，對錐形干燥機結構及工藝進行改進。
   (1) 增加整個設備的換熱面積，這樣可以加快干燥速度，提高效率。
      通過研究分析，我們采用將加熱介質通入攪拌螺帶來提高換熱面積的方法，加熱介質沿軸和螺帶腔體進行循環換熱。這樣在螺帶轉動過程中，瞬時的換熱面積比理論換熱面積還將增加約40%。在這個改進過程中，我們將螺帶和軸做成中空，軸中間帶有中心管，軸頂端配旋轉接頭來實現整個過程。在中心管的設計上，要注意考慮中心管底部在軸中的深度，而且中心管內的截面積要小于空心熱軸的流道截面積。防止出現螺帶內熱介質無法循環的問題，此外空心螺帶的制作要求非常嚴格，不得有泄漏，整條螺帶焊接完畢后做壓力試驗，如果出現漏點進行補焊后繼續試壓。
   (2) 干燥過程錐形筒體內抽真空，在負壓狀態下溶點沸點都隨著真空度的提高而降低，同時用真空泵間隙抽濕降低濕份含量，使得物料內水等溶液獲得足夠的動能脫離物料表面。通過計算，錐形筒體結構按壓力容器設計，并在封頭上加布袋除塵器并預留抽真空口，除塵器帶有反吹口，由電磁脈沖閥定時對布袋進行反吹，保持布袋的清潔度。將普通取樣閥改為真空取樣閥，這樣在整個取樣過程可以不影響錐形筒體內的真空度；密封結構由原來的填料密封改為機械密封，并且要考慮機械密封，軸承和軸之間的熱膨脹間隙。

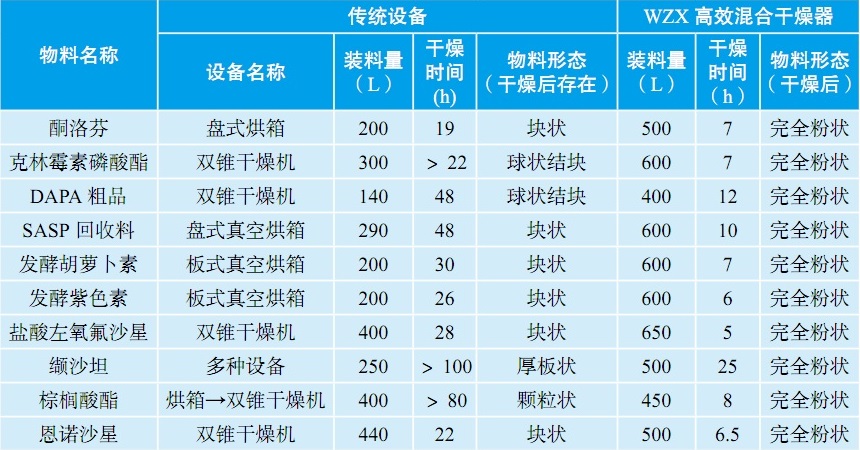

      所有結構按要求改進后對設備進行試運轉及壓力試驗，運轉穩定，氣密性較高，加入同種熱敏性物料進行試驗，我們可以得出結構改進前后的參數進行對比：換熱面積比原來增加23%，干燥時間比原來縮短30%，干燥效率比改進前提高了一倍，而且物料物理化學性質均滿足工藝要求。

      改進后的單錐真空干燥機工作效率大幅提升，不僅可以用于熱敏性物料的干燥，還可以用于粉體和粉體、粉體和液體的混合、反應與干燥，并且徹底改變了傳統干燥設備體積大、能耗高、工時長、效率低、噪音高、易結塊、多漏點以及清潔維護不便等缺陷，是目前同類設備中能耗較低、效率較高、效果較好的一款多用途干燥設備，可在醫藥、化工、農藥、食品等行業普遍推廣。

      百得干燥還可以在單錐真空干燥機的工藝結構上進行進一步的探索和研究，在現有的一機多能的基礎上展開思路，開發出新的結構。例如可以考慮將單錐真空干燥機轉變?yōu)殄F形洗滌、過濾、反應干燥等多功能一體機，可以滿足溶劑分離、提取、固液置換干燥等工藝要求，真正實現多能一體機在工業化生產中的^應用。
